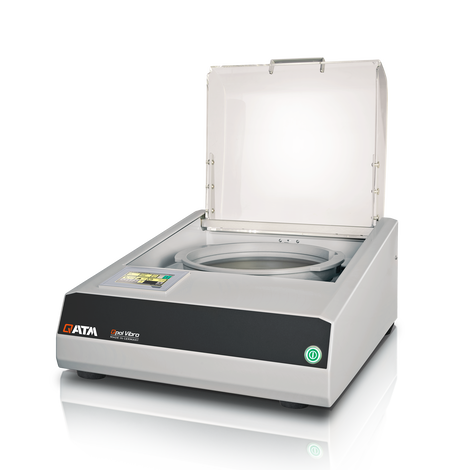

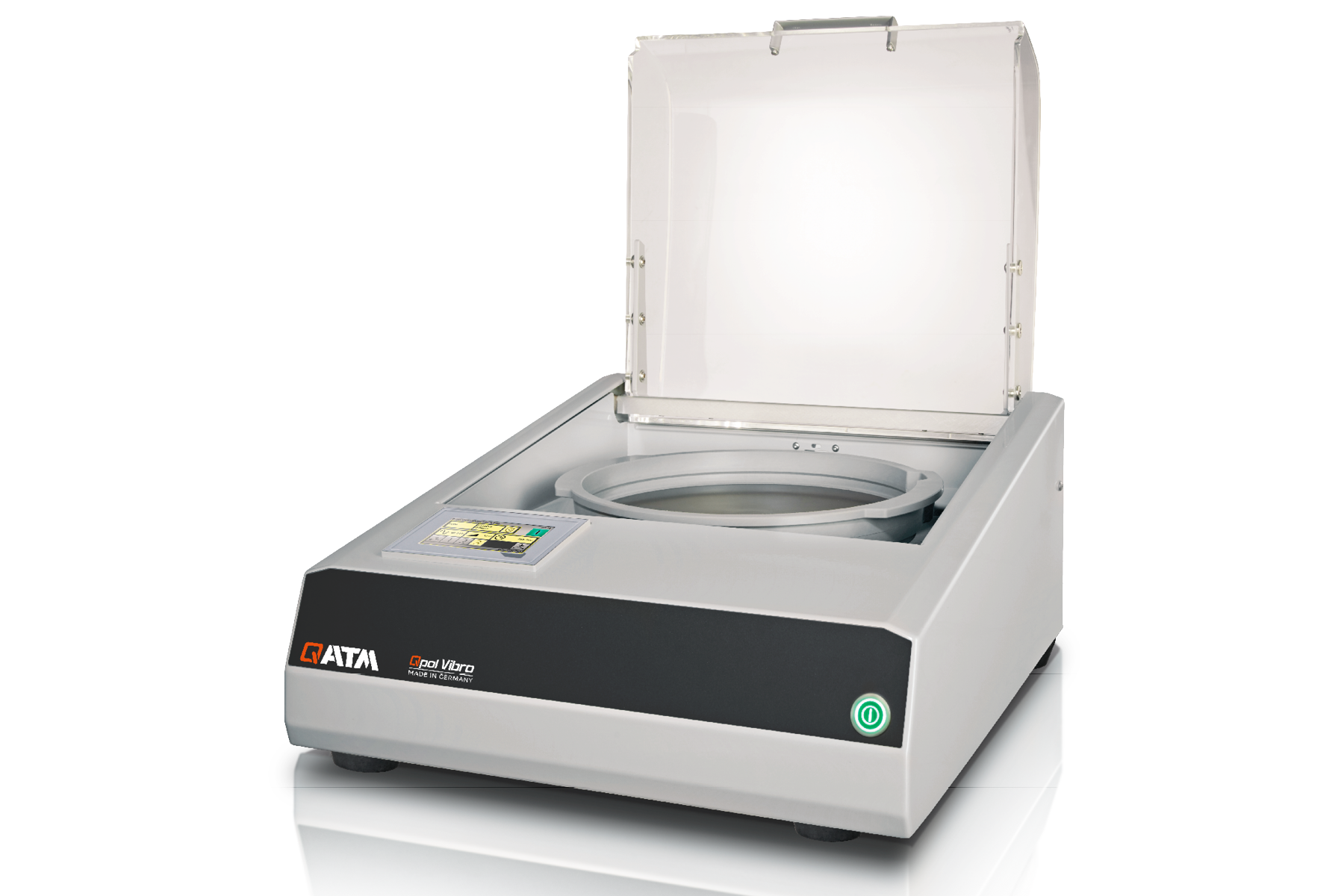

Vibrationspoliergerät Qpol Vibro

Das Vibrationspoliergerät Qpol Vibro wurde für die verformungsfreie Endpolitur von materialographischen Proben entwickelt. Die Präparationsmethode eignet sich bestens für Untersuchungen wie die EBSD Analyse (Electron Backscatter Diffraction), Nanoidentierungen mittels AFM (Rasterkraftmikroskop) oder Mikrohärteprüfungen.

Mit einem Ø von 308 mm bietet die große Polierwanne ausreichend Platz für sehr große Proben, ganze Probenhalter sowie für das gleichzeitige Polieren von bis zu 21 Proben. Die Polierwanne wird von starken Magneten gehalten und lässt sich einfach auf Knopfdruck entfernen und auswechseln.

Der Klemmring schützt den Rand des Poliertuchs und sorgt damit für eine lange Lebensdauer. Zusätzlich sorgt der Ring für die Begrenzung des Polierbereiches und ermöglicht eine gleichmäßige Bewegung der Probenhalter. Die Polierwanne wurde für den Einsatz von Poliertüchern mit Magnetsystemen konzipiert, so dass sich das Tuch schnell und einfach entfernen lässt.

Produktvorteile

Arbeitsscheiben Ø 300/350 mm
Leistungsstarke Motoren: Antriebsspindel 2,2 kW – Polierkopf 1,1 kW
Kraftregelung mit elektronischem Messsystem (50 - 750 N)
Modulares Dosiersystem mit bis zu 6 Behältern und optionalem Magnetrührer
Motorisch schwenkender Dosierarm für gleichmäßige Benetzung der Arbeitsscheibe
Abschleuderfunktion der Arbeitsscheibe (Cleaning Boost)
Höchste Sicherheit durch automatisierte Sicherheitshaube
Schneller, einfacher und werkzeugloser Arbeitsscheibenwechsel

Analyse und Charakterisierung von präparierten Oberflächen

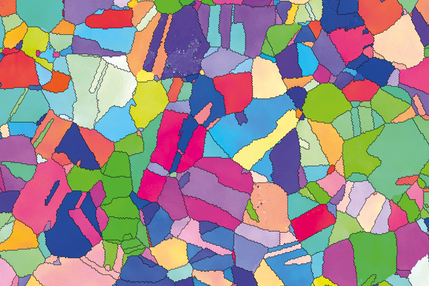

EBSD-Austenit

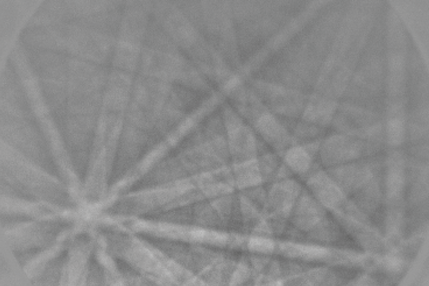

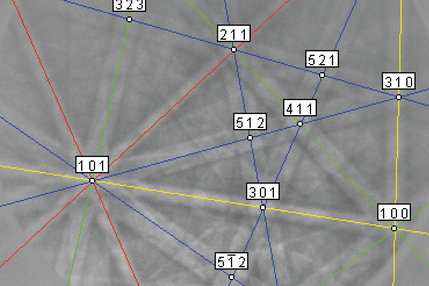

Pattern Austenit

Pattern-index Austenit

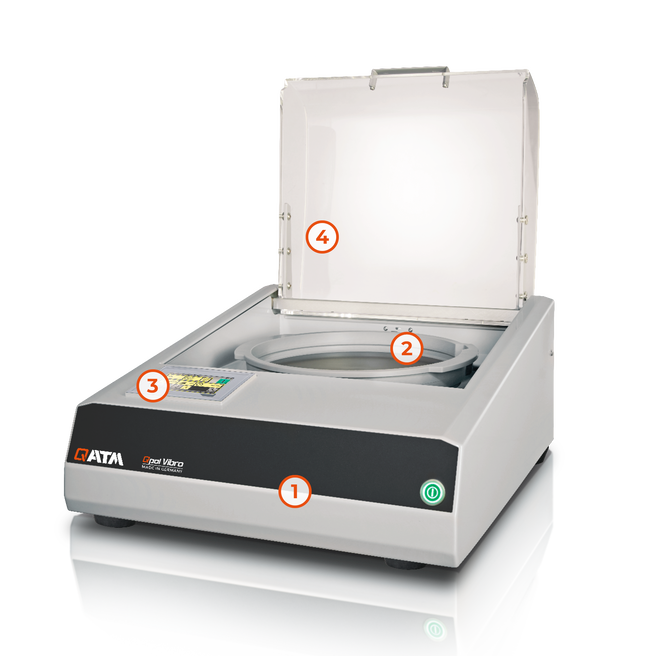

Automatisches Schleif- und Poliergerät Qpol XL Überlegenheit im Detail

1. Robustes Gehäuse

Robustes pulverbeschichtes Aluminiumgehäuse
Einfach zu Reinigen

2. Auswechselbare Polierwanne

Magnetbefestigungssystem ermöglicht schnelles austauschen
QATM Surface-Guard reduziert Kristallisation

3. 4,4“ Touchdisplay

Intuitive und simple Bedienung
Vorinstallierte Präperationsmethoden
Bis zu 200 benutzerdefinierte Präperationsmethoden

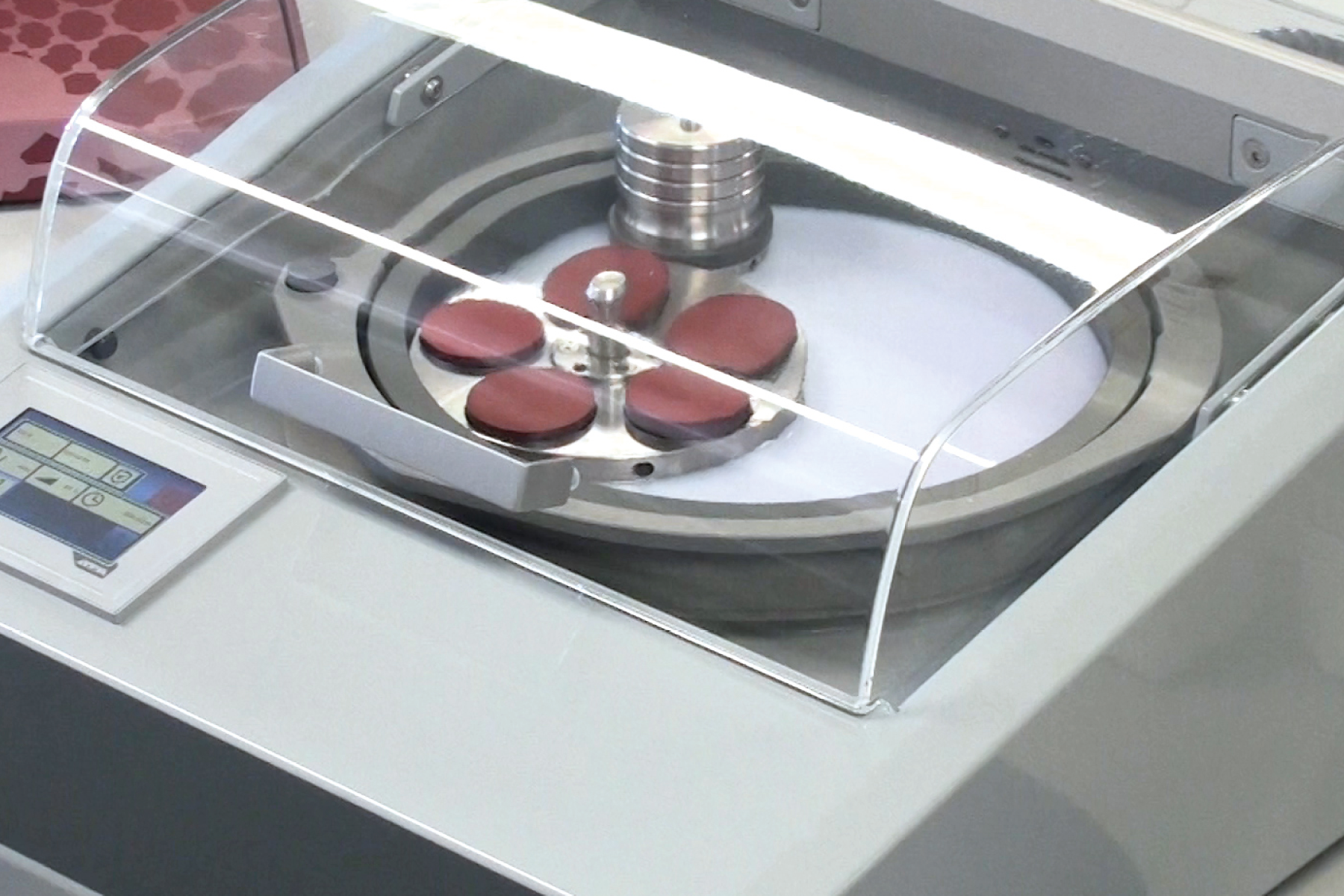

4. Gedämpfte Haube

Schützt Proben und Poliertücher vor Kontamination
Erlaubt einfache Sichtkontrolle

Vibrationspoliergerät Qpol Vibro Vorteile

Das robuste und hochwertige Design, das innovative Bedienkonzept und der Vibrationsmotor mit Schwingungsdämpfung sorgen für einen geräuscharmen Betrieb, auch bei Polierzeiten von mehreren Stunden. Zusätzlich reduziert die Schwingungsdämpfung des Motors die Übertragung von Vibrationen auf das Gerät oder den Labortisch. Über den Abluftanschluss kann das Poliergerät Qpol Vibro mit einem externen Abluftsystem verbunden werden, um Feuchtigkeit und Gase abzuführen und so eine sichere Arbeitsumgebung für den Anwender zu gewährleisten.

Die transparente, klappbare Haube mit Dämpfung spiegelt die Premium Qualität der QATM Geräte wider. Sie schützt Suspension und Proben vor Kontamination zur Erreichung bestmöglicher Präparationsergebnisse. Obwohl das Poliergerät Qpol Vibro eine Vielzahl von Leistungsmerkmalen bietet, ist es kompakt und leicht – und mit nur 45 kg Gewicht bestens als Tischgerät geeignet.

Vibrationspoliergerät Qpol Vibro Polieren - 3 einfache Schritte

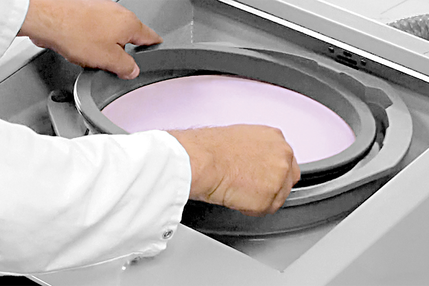

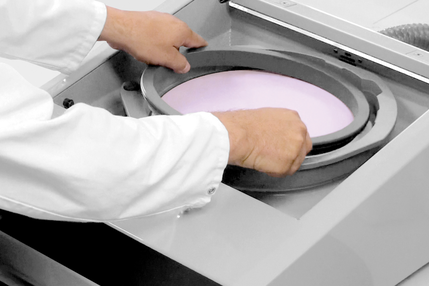

Einsetzen der Polierwanne

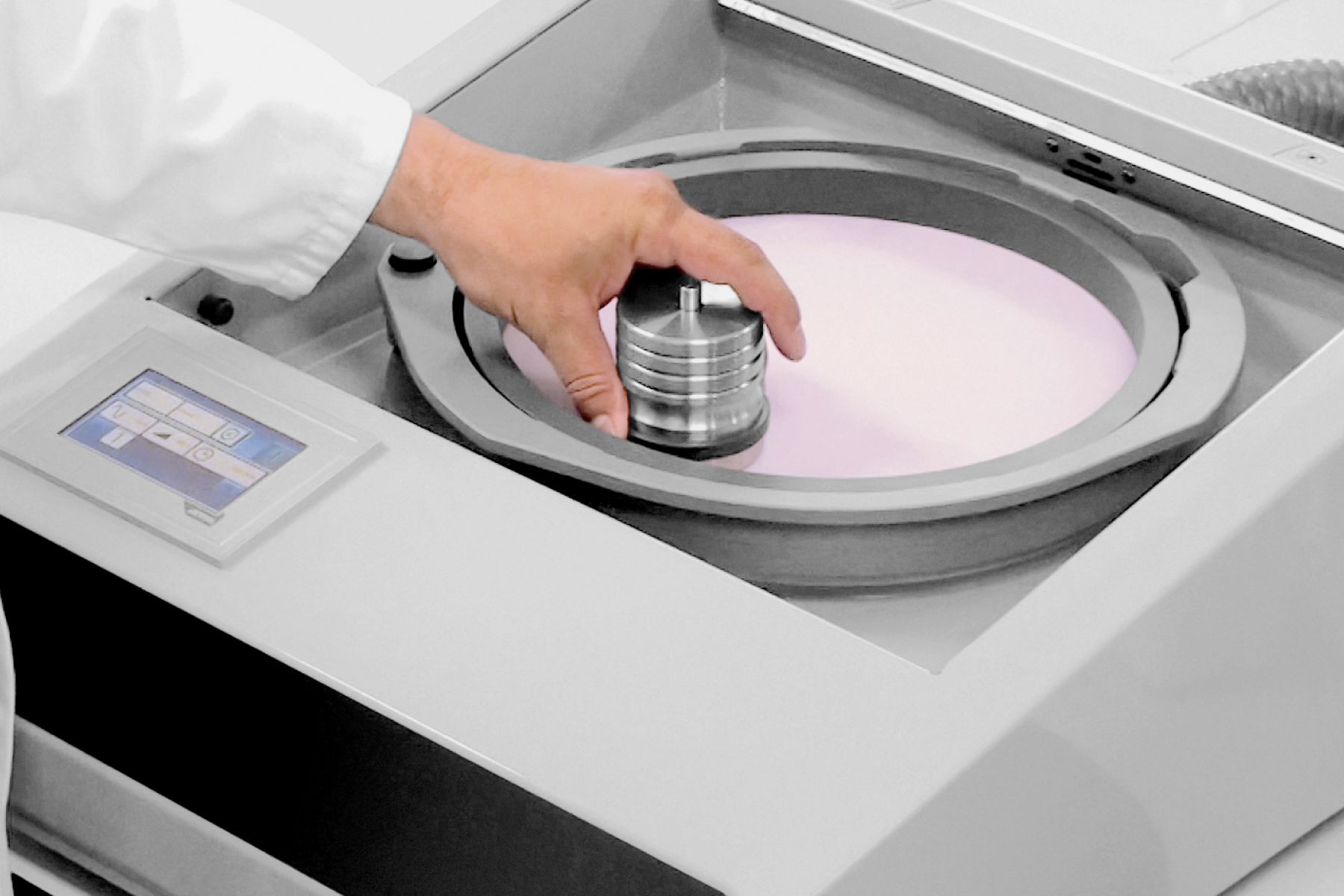

Einlegen der eingebetteten Probe

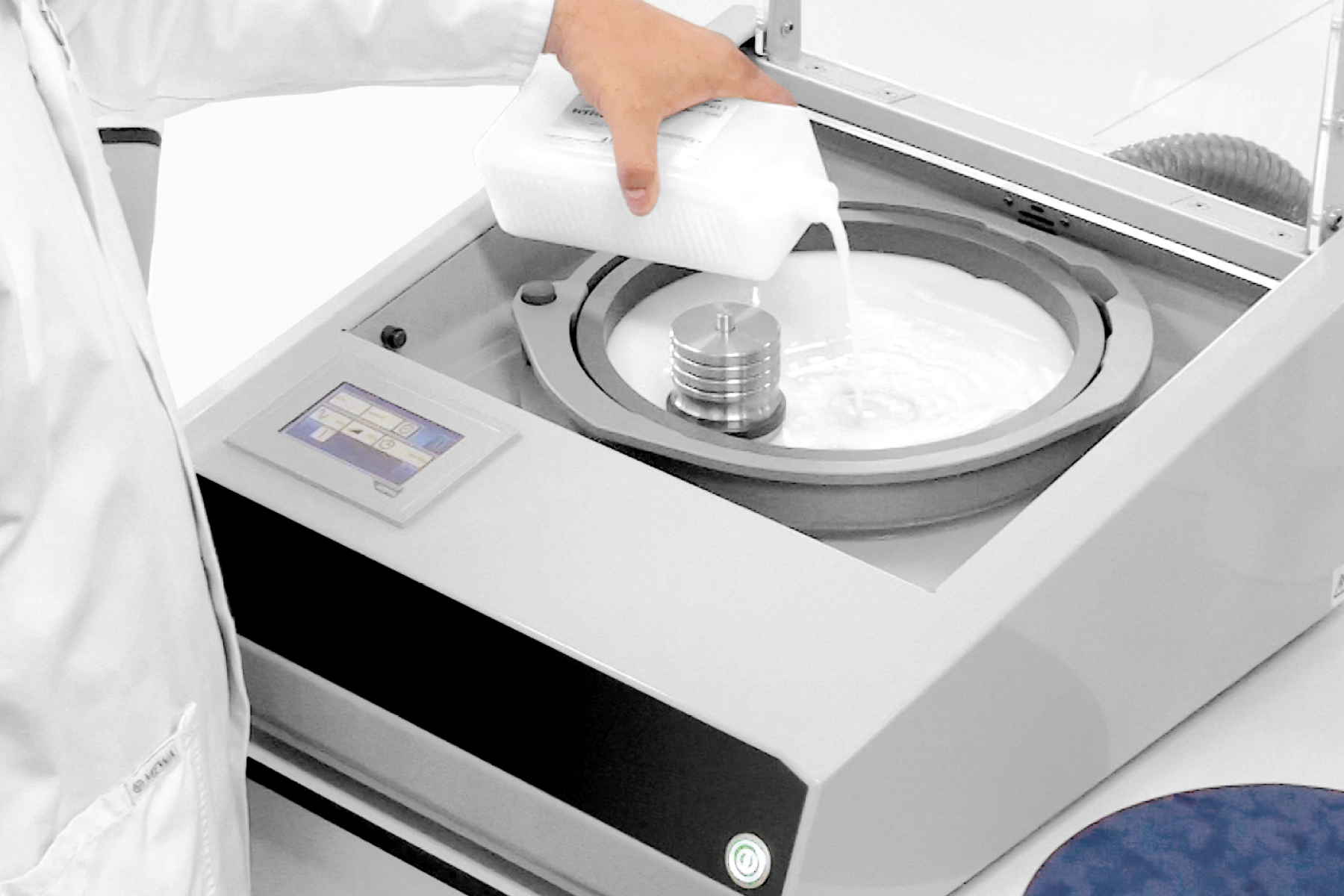

Einfüllen der Suspension

Einfach clever Benutzeroberfläche in neuem Design

Das innovative Design der Qpol Vibro Software erlaubt eine intuitive und anwenderfreundliche Bedienung. 15 Präparationsmethoden für verschiedene Materialien, inklusive passender Verbrauchsmaterialien, sind bereits vorinstalliert. Das Poliergerät Qpol Vibro bietet die Möglichkeit, bis zu 200 benutzerdefinierte Methoden sowohl im Gerät als auch über USB zu speichern, so dass diese auf andere Geräte übertragen werden können. Bei der Einstellung der Polierzeit und der Vibrationsintensität gibt es keinerlei Beschränkungen. Das Gerät erlaubt sowohl den manuellen als auch den automatischen Betrieb. Die einstellbare Alarmfunktion (Timer) informiert den Anwender bei Programmende.

Mit dem Surface-Guard hat QATM einen speziellen Betriebsmodus entwickelt, der die hochwertige Probenoberfläche nach Beendigung der Präparation vor Korrosion u. ä. schützt. Das Poliergerät Qpol Vibro verfügt über eine automatische Frequenzsteuerung, welche die Schwingungsfrequenz in Abhängigkeit der Probenanzahl und Probenform optimiert. Das Gerät kann unbeaufsichtigt und praktisch ohne zeitliche Begrenzung betrieben werden. Das garantiert bestmögliche Polierergebnisse und gibt dem Anwender Zeit für andere Aufgaben.

QATM Surface-Guard

links: Korrosion auf Probe
rechts: mit Surface-Guard

Hauptmenü

Automatischer Betrieb

Menü Verbrauchsmaterialien

Menü Preparationsmethoden

Für optimale Ergebnisse Umfangreiches Zubehör

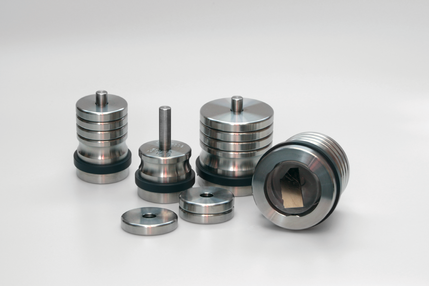

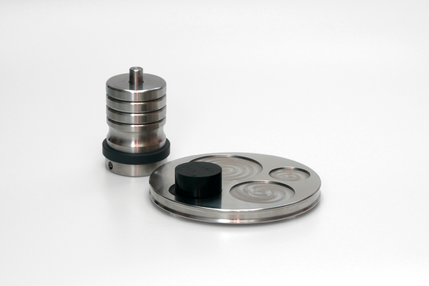

Probenhalter

Ø 25-25,4 mm (1”), 300 g, Zusatzgewicht 90 g
Ø 30-32 mm (1 1/4”), 220 g, Zusatzgewicht 90 g
Ø 38-40 mm (1 1/2”), 550 g, Zusatzgewicht 190 g
Ø 50 mm (2”), 360 g, Zusatzgewicht 190 g

Nivellierscheiben Qpol Vibro

Zur Nivellierung eingebetteter Proben
Für Proben mit Durchmessern von 25-50 mm, 1-2“
Sonder-Nivellierscheiben für Proben mit Durchmessern von 60 mm und 70 mm

Sonder-Probenhalter

Ø 60 mm, 875 g, Zusatzgewicht 190 g
Ø 70 mm, 605 g, Zusatzgewicht 190 g

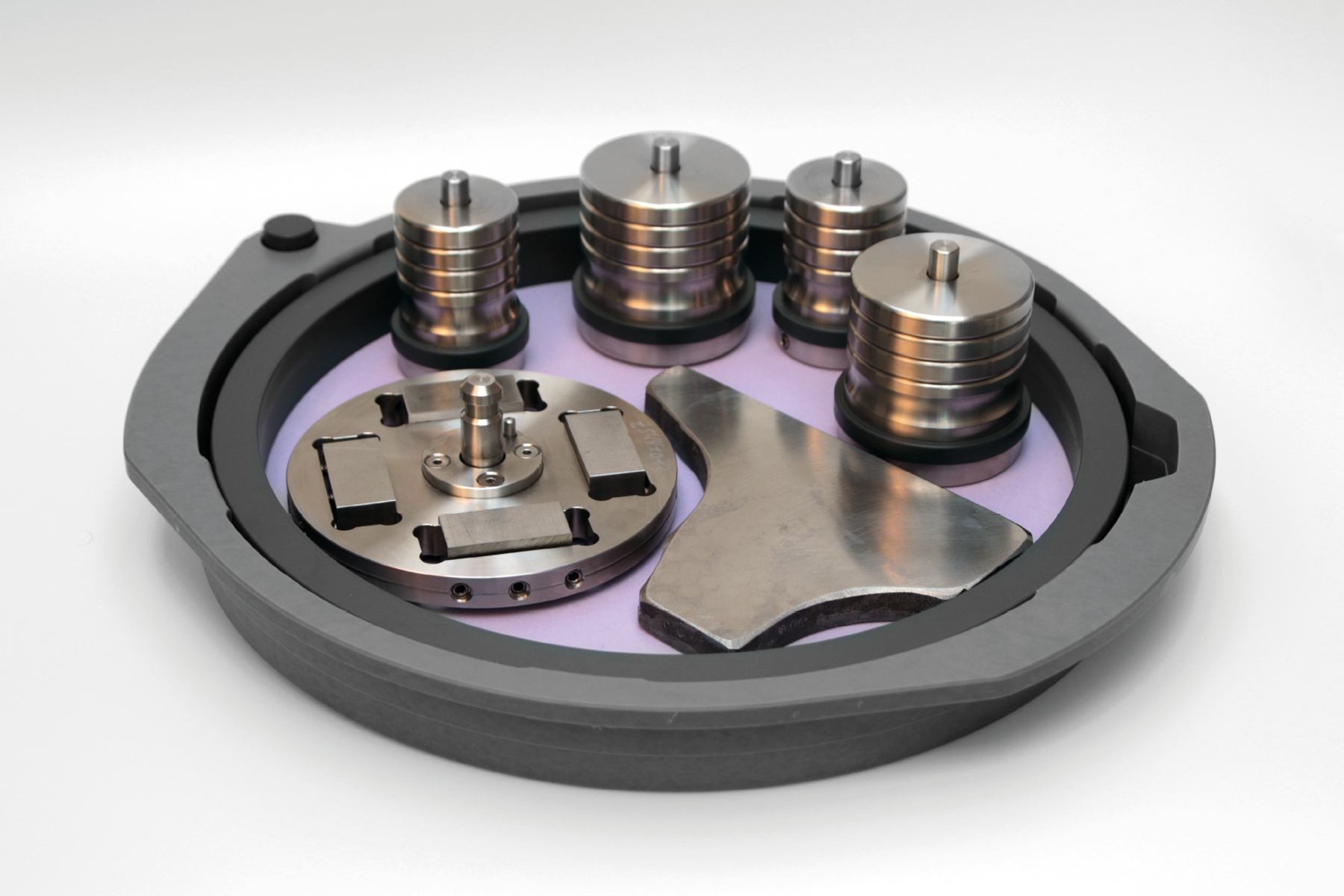

Polierwanne

Große Wanne mit 308 mm Innendurchmesser zum Polieren nicht eingebetteter Proben, bestückter Probenhalter sowie für das gleichzeitige Polieren von bis zu 21 Proben
Einfacher und schneller Wechsel der Polierwanne dank Magnetbefestigungssystem
Sicherer Halt der Polierwanne durch Magnetkräfte
Speziell für alle Poliertücher mit Magnetsystem entwickelt
Deckel schützt Poliertuch vor Kontamination

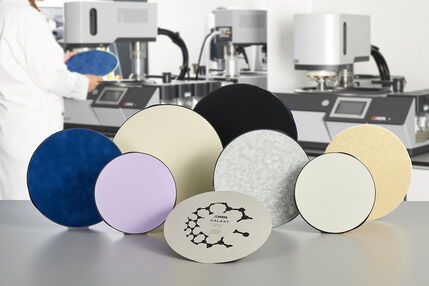

Poliertücher

Iota, Ø 300 mm (langgeflocktes, weiches Synthetiktuch)
Zeta, Ø 300 mm (kurzgeflocktes, weiches Synthetiktuch)
weitere Poliertücher Ø 300 mm erhältlich

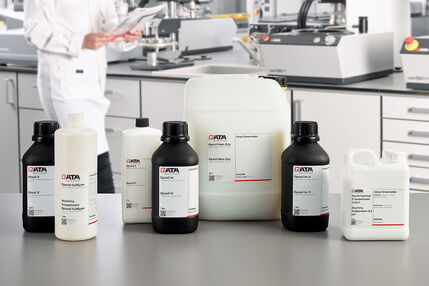

Suspensionen

Eposal
Eposil F, Eposil M
Eposil Non Dry
Etosil E

Vibrationspoliergerät Qpol Vibro Tips & Tricks

Nutzen Sie bei häufig wiederkehrenden Polierprozessen von unterschiedlichen Materialien für jedes Material eine eigene Polierwanne.
Setzen Sie zusätzliche Gewichte für harte oder leichte Probenmaterialien ein. Die Anzahl der Zusatzgewichte ist abhängig von Materialhärte und Probengröße.
Wie können Sie die Präparation optimieren?
Wählen Sie direkt im Anschluss an die QATM Standardpräparation eine der im Qpol Vibro vorinstallierten Poliermethoden für das jeweilige Material.
Das Vibrationspolieren sollte immer erst nach dem Schleifen und Polieren (z. B. nach einer QATM Standardpräparationsmethode) der Probe erfolgen.

Vibrationspoliermethoden

Material	Suspension	Tuch	Frequenz	Zeit (h)	Zusatzgewichte
Stahl 50...150HV	Eposal	IOTA	85	02:00	1-2
Stahl 150...350HV	Eposal	IOTA	85	01:30	1-2
Stahl 350...HV	Eposal	IOTA	85	01:00	2-3
Gusseisen	Eposal	IOTA	85	02:00	2-3
Austenitischer Stahl	Eposal	IOTA	90	02:00	2
Aluminium & Legierungen	Eposil M	IOTA	90	01:30	1
Kupfer & Legierungen	Eposil M	IOTA	90	01:00	1
Titan & Legierungen	Eposil M11	IOTA	90	02:00	1-2
Superlegierungen	Eposil M11	IOTA	90	06:00	2
Bleilegierungen	Eposil M	IOTA	85	03:00	1
Glas	Eposal	IOTA	90	06:00	2
Keramik	Eposil M	IOTA	90	06:00	2-3
Mineralien	Eposal	IOTA	90	06:00	2
Gestein	Eposal	IOTA	90	06:00	2
Reinigung	Wasser & Seife 50:50	IOTA	90	00:10	0

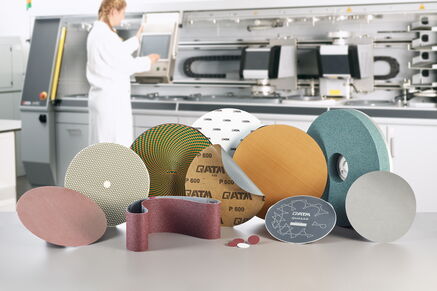

Perfektes Schleifen und Polieren– Verbrauchsmaterialien von QATM

Schleifen und Polieren ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Zum Produktbereich "Schleifen"

Zum Produktbereich "Polieren"

Perfektes Schleifen und Polieren– Verbrauchsmaterialien von QATM

Zum Produktbereich "Schleifen"

Zum Produktbereich "Polieren"

Vibrationspoliergerät Qpol Vibro Technische Daten

Poliertuch	300 mm, 305 mm (12")
Schnittstellen	USB, Ethernet
Abluftanschluss	Ø 40 mm
Vibrationsfrequenz	60–120 Hz, automatisch geregelt
Umgebungstemperatur	10 - 40 °C
Netzanschluss	220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
Antriebsleistung	135 VA
Innendurchmesser Wanne	ø 308 mm
B x H x T	510 x 300 x 590 mm
Gewicht (je nach Ausstattung)	~ 45 kg
