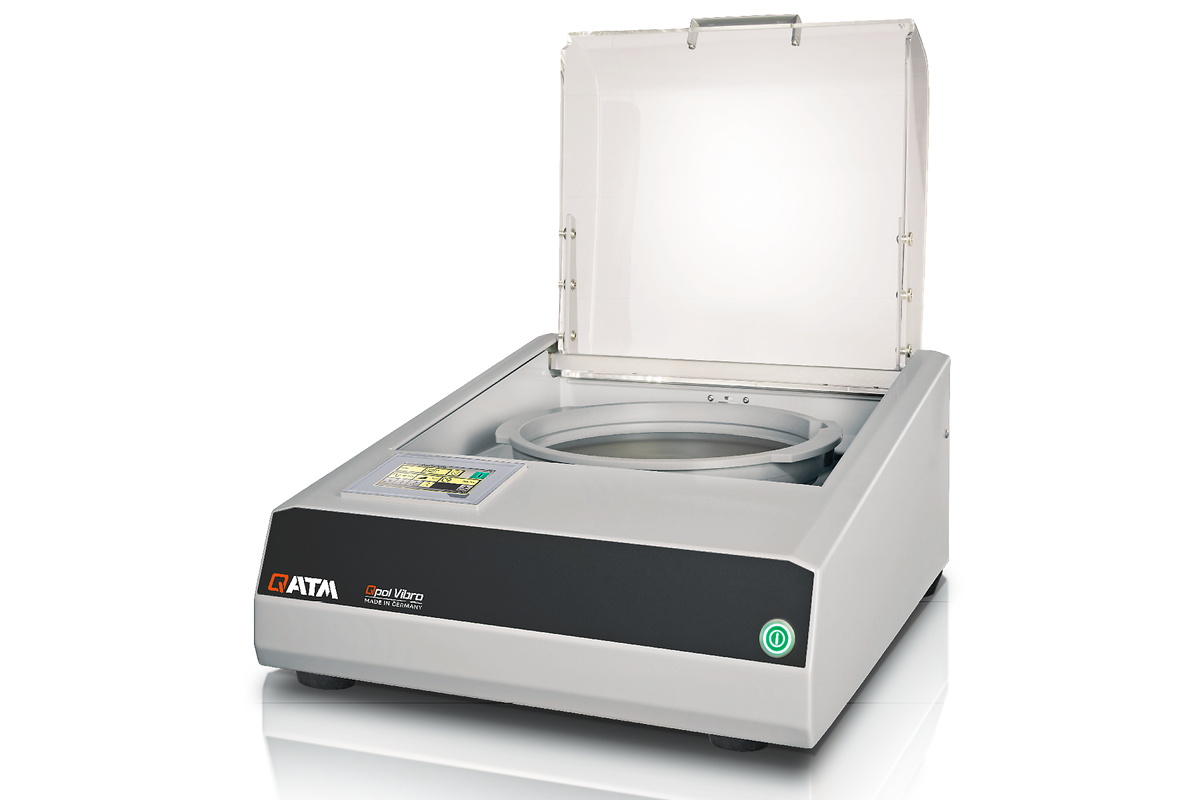

Il dispositivo di lucidatura a vibrazione Qpol Vibro è progettato per la preparazione delle superfici dei campioni praticamente senza deformazioni. È ideale per ulteriori caratterizzazioni, ad esempio EBSD (electron backscatter diffraction), analisi AFM e prove di nanoindentazione o microdurezza.
Con un diametro di Ø = 308 mm, la grande vasca offre spazio sufficiente per la lucidatura di porta-campioni completamente riempiti, di campioni di grandi dimensioni e per la lucidatura simultanea di fino a 21 campioni. Trattenuta da forti magneti, la vasca di lucidatura può essere facilmente rimossa premendo un pulsante e sostituita semplicemente reinserendola nel dispositivo: le forze magnetiche faranno il loro lavoro.
L'anello di fissaggio protegge il bordo del panno di lucidatura per garantire una lunga durata. Inoltre, l'anello delimita l'area di lucidatura e consente ai porta-campioni di muoversi in modo uniforme. La vasca è progettata per l'utilizzo di panni di lucidatura su sistemi magnetici. Di conseguenza, il panno viene rimosso rapidamente e facilmente.
Vantaggi prodotto
- Piatto di lavoro Ø 300/350 mm
- Motori potenti: Mandrino di azionamento 2,2 kW - Testa lucidante 1,1 kW
- Controllo della potenza con sistema di misurazione elettronico (50-750 N)
- Sistema di dosaggio modulare fino a 6 contenitori e agitatore magnetico opzionale
- Braccio dosatore mobile motorizzato per una bagnatura uniforme del piatto di lavoro
- Funzione centrifuga del piatto di lavoro (Cleaning Boost)
- Massima sicurezza grazie al coperchio di sicurezza automatizzato
- Sostituzione del disco di lavoro in modo veloce, facile e senza attrezzi
Analisi e caratterizzazione delle superfici preparate
- EBSD-Austenite
- Modello Austenite
- Austenite con indice di modello
Levigatrice e pulitrice automatica Qpol XL Superiore attenzione ai dettagli
1. Robust housing
- Struttura robusta in alluminio con verniciatura a polvere
- Facile da pulire
2. Vassoio di lucidatura sostituibile
- Il sistema di fissaggio magnetico consente una sostituzione rapida
- Il QATM Surface-Guard riduce la cristallizzazione
3. Display touch da 4,4"
- Utilizzo intuitivo e semplice
- Metodi di preparazione preinstallati
- Fino a 200 metodi di preparazione personalizzati dall’utente
4. Coperchio ammortizzato
- Protegge i campioni e il panno di lucidatura dalla contaminazione
- Consente una facile ispezione visiva
Lucidatrice vibrante Qpol Vibro Benefici
La lucidatrice Qpol Vibro offre un funzionamento silenzioso grazie al suo design robusto e di alta qualità, all'innovativo angolo di trasmissione delle vibrazioni e al motore vibrante con compensazione delle oscillazioni. Può funzionare per ore senza che si noti alcun rumore. La compensazione delle oscillazioni del motore vibrante impedisce la trasmissione delle vibrazioni alla cassa della macchina o al banco, garantendo così un funzionamento silenzioso di Qpol Vibro. Il connettore di scarico può essere collegato a un sistema di scarico esterno per scaricare in modo sicuro l'umidità o i gas, garantendo così un ambiente di lavoro sicuro per l'operatore.
La cappa trasparente, con chiusura morbida, mostra l'eccellente qualità delle macchine e dei dispositivi QATM. Protegge la sospensione e i campioni dalla contaminazione per ottenere i migliori risultati di preparazione. La lucidatrice Qpol Vibro offre una grande quantità di funzioni, ma è comunque compatta e leggera: con un peso di soli 45 kg è molto adatta come dispositivo da banco.
Lucidatrice vibrante Qpol Vibro Lucidatura - 3 semplici passi
- Impostazione della vasca di lucidatura
- Inserimento del campione inglobato
- Riempimento della sospensione
Semplicemente intelligente Interfaccia utente di nuova concezione
Il design innovativo del software Qpol Vibro garantisce un funzionamento intuitivo e facile da usare. Sono preinstallati 15 metodi di preparazione per vari materiali oltre che ai consumabili appropriati. La levigatrice Qpol Vibro offre la possibilità di memorizzare fino a 200 metodi personalizzati sia sul dispositivo che su USB, consentendo il trasferimento dei metodi da un dispositivo all'altro. Questi possono essere programmati senza alcuna limitazione di durata o di intensità di vibrazione. Il dispositivo può funzionare in modalità manuale o automatica. La funzione di avviso (timer) selezionabile informa l'operatore della fine del programma. QATM ha creato una modalità operativa speciale per proteggere la superficie preparata dopo la fine della preparativa del campione: il Surface-Guard preserva l'alta qualità della superficie preparata prevenendo, ad esempio, la corrosione.
La levigatrice Qpol Vibro è dotata di un controllo automatico della frequenza che ottimizza la frequenza di oscillazione in base al carico specifico della vasca. Qpol Vibro può essere utilizzata senza supervisione e quasi senza limiti di tempo. In questo modo si ottengono i migliori risultati di lucidatura e l'utente può dedicarsi ad altre attività.
- QATM Surface-Guard
sinistra: corrosione sul campione
destra: con Surface-Guard
- Menu principale
- Modalità automatica
- Menu consumabili
- Menu metodi di preparativa
Per ottenere risultati ottimali Ampia scelta di accessori
Porta-campioni
- Ø 25-25,4 mm (1"), 300 g, peso aggiuntivo 90 g
- Ø 25-25,4 mm (1"), 300 g, peso aggiuntivo 90 g
- Ø 38-40 mm (1 1/2"), 550 g, peso aggiuntivo 190 g
- Ø 50 mm (2"), 360 g, peso aggiuntivo 190 g
Dischi di livellamento Qpol Vibro
- Per il livellamento dei campioni inglobati
- Adatto per campioni di diametro 25-50 mm, 1-2”.
- Dischi di livellamento speciali per campioni con diametro di 60 mm e 70 mm
Porta-campioni speciali
- Ø 60 mm, 875 g, peso aggiuntivo 190 g
- Ø 70 mm, 605 g, peso aggiuntivo 190 g
Vasca di lucidatura
- Vasca grande con Ø = 308 mm (diametro interno) per la lucidatura di campioni non inglobati, porta-campioni riempiti e per la lucidatura simultanea di fino a 21 campioni
- Sostituzione facile e veloce della vasca grazie al pulsante di rilascio e al sistema magnetico
- Forte tenuta della vasca grazie alle forze magnetiche
- Studiato appositamente per tutti i panni di lucidatura con sistema magnetico
- Il coperchio protegge il panno di lucidatura dalla contaminazione
Panni da lucidatura
- Iota, Ø 300 mm (panno sintetico lungo floccato e morbido)
- Zeta, Ø 300 mm (panno sintetico corto floccato e morbido)
- Disponibili altri panni di lucidatura Ø300 mm
Sospensioni
- Eposal
- Eposil F, Eposil M
- Eposil Non Dry
- Etosil E
Lucidatrice vibrante Qpol Vibro Suggerimenti e trucchi
- Per processi di lucidatura ricorrenti di materiali diversi, è sufficiente utilizzare una vasca di lucidatura diversa per ogni materiale.
- Per i campioni duri o a bassa massa si devono usare pesi aggiuntivi. Il numero di pesi dipende dalla durezza del materiale e dalle dimensioni del campione.
- Come migliorare la preparazione?
Iniziate direttamente dall'ultima fase dei metodi di preparazione standard di QATM e scegliete uno dei metodi di lucidatura per un particolare materiale preinstallato nel Qpol Vibro. - Raccomandiamo di levigare e lucidare innanzitutto i campioni, ad esempio secondo i metodi di preparazione standardizzati QATM. La lucidatura vibratoria è la fase successiva del processo.
Metodi di lucidatura a vibrazione
| Materiale | Sospensione | Panno | Frequenza | Tempo (h) | Pesi aggiuntivi |
| Acciaio 50...150HV | Eposal | IOTA | 85 | 02:00 | 1-2 |
| Acciaio 150...350HV | Eposal | IOTA | 85 | 01:30 | 1-2 |
| Acciaio 350...HV | Eposal | IOTA | 85 | 01:00 | 2-3 |
| Ghisa | Eposal | IOTA | 85 | 02:00 | 2-3 |
| Acciaio austenitico | Eposal | IOTA | 90 | 02:00 | 2 |
| Alluminio e leghe | Eposil M | IOTA | 90 | 01:30 | 1 |
| Rame e leghe | Eposil M | IOTA | 90 | 01:00 | 1 |
| Titanio e leghe | Eposil M11 | IOTA | 90 | 02:00 | 1-2 |
| Superleghe | Eposil M11 | IOTA | 90 | 06:00 | 2 |
| Leghe di piombo | Eposil M | IOTA | 85 | 03:00 | 1 |
| Vetro | Eposal | IOTA | 90 | 06:00 | 2 |
| Ceramici | Eposil M | IOTA | 90 | 06:00 | 2-3 |
| Minerali | Eposal | IOTA | 90 | 06:00 | 2 |
| Rocce | Eposal | IOTA | 90 | 06:00 | 2 |
| Modalità di pulizia | Acqua e sapone 50:50 | IOTA | 90 | 00:10 | 0 |
Lecigatura e Lucidatura Perfette – i Consumabili di QATM
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.
Lecigatura e Lucidatura Perfette – i Consumabili di QATM
La levigatura e la lucidatura risultano più affidabili, sicure ed efficienti quando vengono eseguite con i giusti elementi: competenza, attenzione e una scelta appropriata deii materiali di consumo e strumenti.
Lucidatrice vibrante Qpol Vibro Dati tecnici
| Panno di lucidatura | 300 mm, 305 mm (12") |
|---|---|
| Interfacce | USB, Ethernet |
| Collegamento aria di scarico | Ø 40 mm |
| Frequenza vibrazione | 60 - 120 Hz, a regolazione automatica |
| Temperatura ambiente | 10 - 40 °C |
| Alimentazione | 220 - 240 V, 50/60 Hz (1 Ph/N/PE) 100 - 120 V, 50/60 Hz (1 Ph/N/PE) |
| Potenza Motore | 135 VA |
| Diametro interno della vasca | ø 308 mm |
| B x H x T | 510 x 300 x 590 mm |
| Peso (a seconda dell'attrezzatura) | ~ 45 kg |
