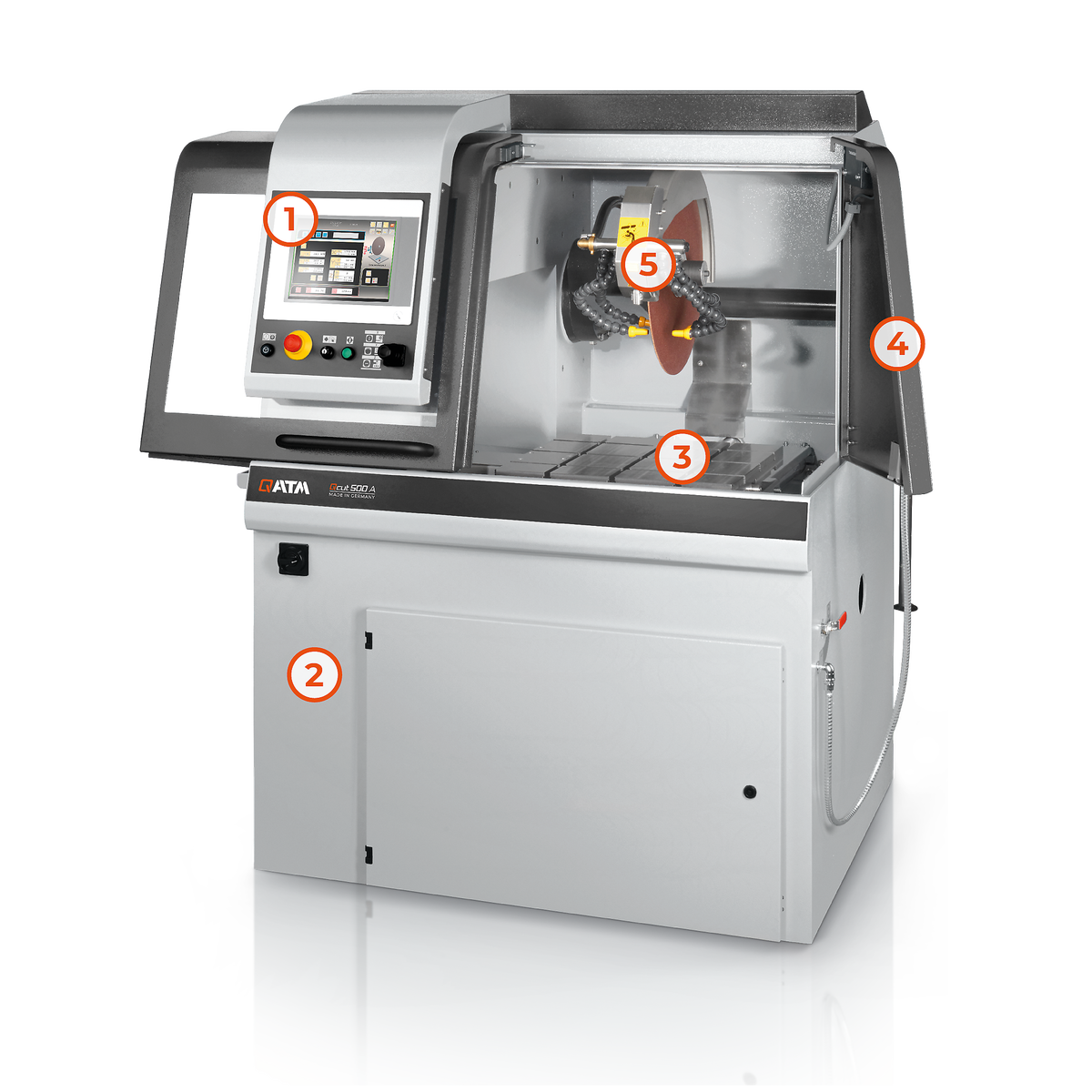

Trennmaschine Qcut 500 A

Die Qcut 500 A ist das Powerhouse der Großtrennerfamilie. Dank ihres hochdynamischen Achsenantrieb (mit automa­tischem Fahr­- und Kappschnitt) kann sie große Bauteile exakt, berührungsarm und in Rekordzeit durchtrennen.

• Schnelle kraftvolle Schnitte: Der hochdynamische Achsenantrieb erlaubt Schnellfahrten von bis zu 80 mm/s und verringert die Trennzeit enorm
• Vielseitige Anwendungen: Trennen von besonders langen Proben durch beidseitige Seitenöffnungen problemlos möglich
• Multi­-Positionsprozess MPP: Gleichzeitiges Positionieren und automatisches Trennen verschiedener Werkstücke auf dem Maschinentisch

Trennmaschine Qcut 500 A Leistungsmerkmale

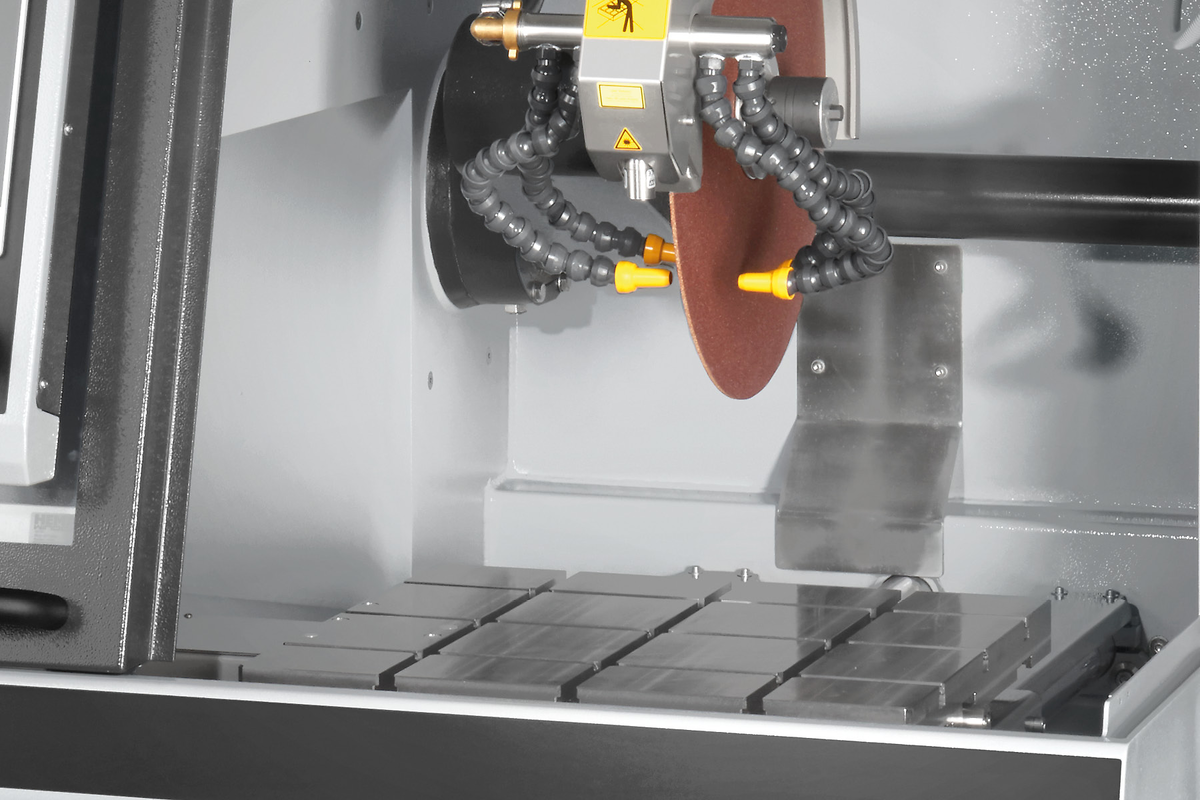

Maschinentisch aus rostfreiem Edelstahl

• Großzügiger Maschinentisch ermöglicht genaues Arbeiten selbst bei hoher Beanspruchung.
• Integrierte Nuten für das Easy-Spannsystem zur schnellen Montage von Spannwerkzeugen
• Effiziente und zuverlässige Fixierung komplexer Geometrien mittels Spannmitteln
• Bis zu 120 kg belastbar (inklusive Spannmittel)

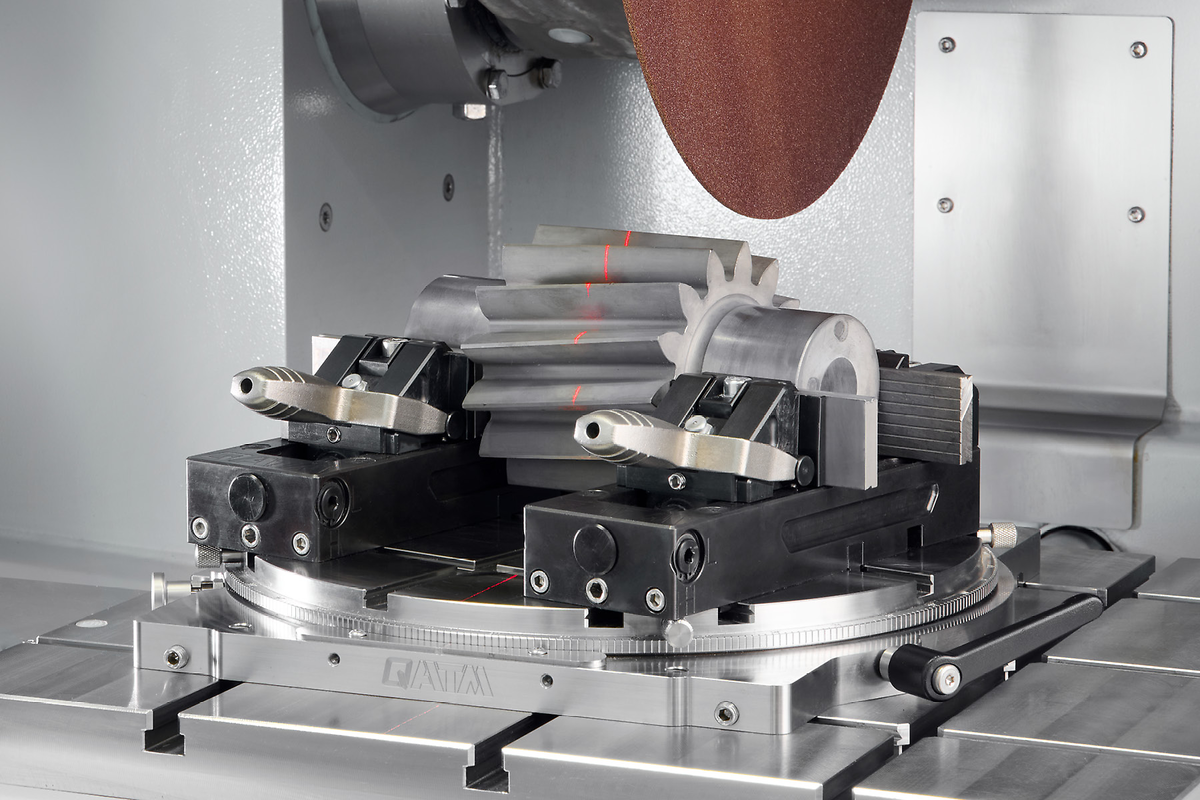

Laser-Ausrichthilfe

• Durch die optionale Laser-Ausrichthilfe lässt sich der Trennschnitt bereits vor dem Trennen auf dem Bauteil abbilden, um das Werkstück exakt ausrichten zu können.
• Einfache Positionierung der Werkstücke
• Genaues Einspannen ohne viel Aufwand

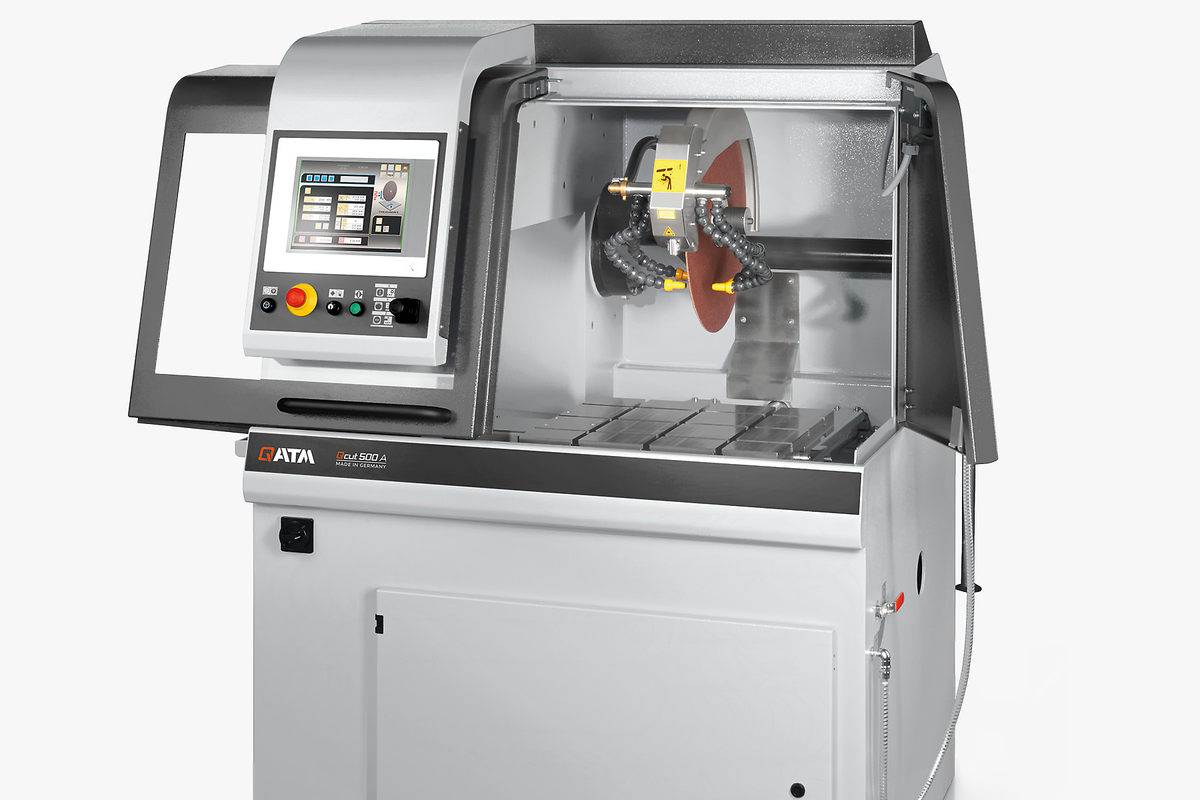

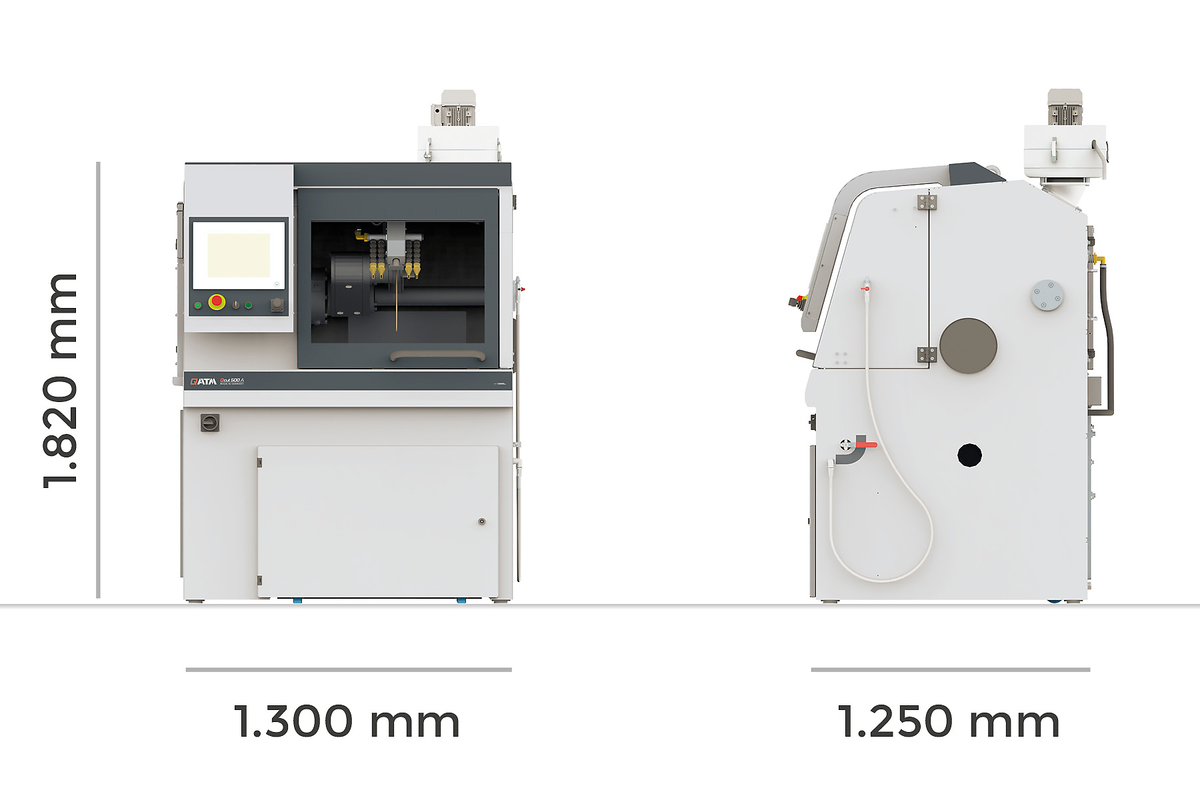

Robuste Maschine mit großem Trennraum

• Robuster, pulverbeschichteter Maschinenkorpus aus Aluminium mit großer Schiebetüre aus kratzfestem Sicherheitsverbundglas und Seitentüre.

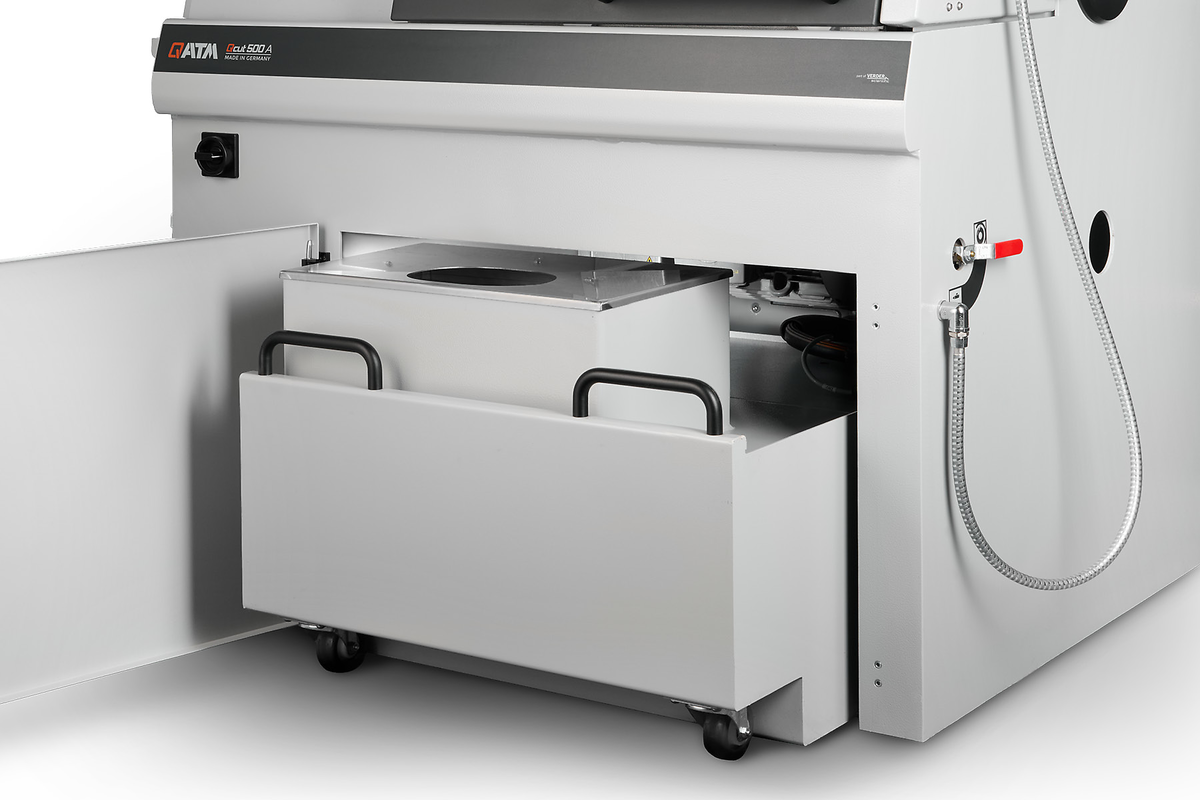

• Maschinenkorpus mit integrierbarer Umwälzkühlung und automatischer Zentralschmierung
• Optimaler Zugang zum großen Trennraum, öffnen der Türen nur bei Stillstand der Trennscheibe möglich (integrierte Stillstandsüberwachung)
• Seitenöffnung rechts und links für lange Proben

Präzisionsquerstellung

• Die Z-Achse ist im Maschinentisch integriert und die Trenn- bereichshöhe wird somit erhalten. Die automatische Quer- zustellung mit Serienschnittfunktion ist für exakte Parallel- schnitte geeignet.
• Einfache und intuitive Serienschnitte möglich
• Durch den Multi-Positionsprozess (MPP) lassen sich komplexere Serienschnitte realisieren

Drehvorrichtung

• Die optionale Drehvorrichtung verfügt über eine radiale Achse, parallel zur Trennscheibe, wobei die Winkeleingabe über die Software gesteuert wird.
• Gleichmäßigere Schnittbilder und Schnittqualität
• Trennzeit halbiert sich bei rotationssymmetrischen Teilen
• Schützt vor Verlaufen der Trennscheibe

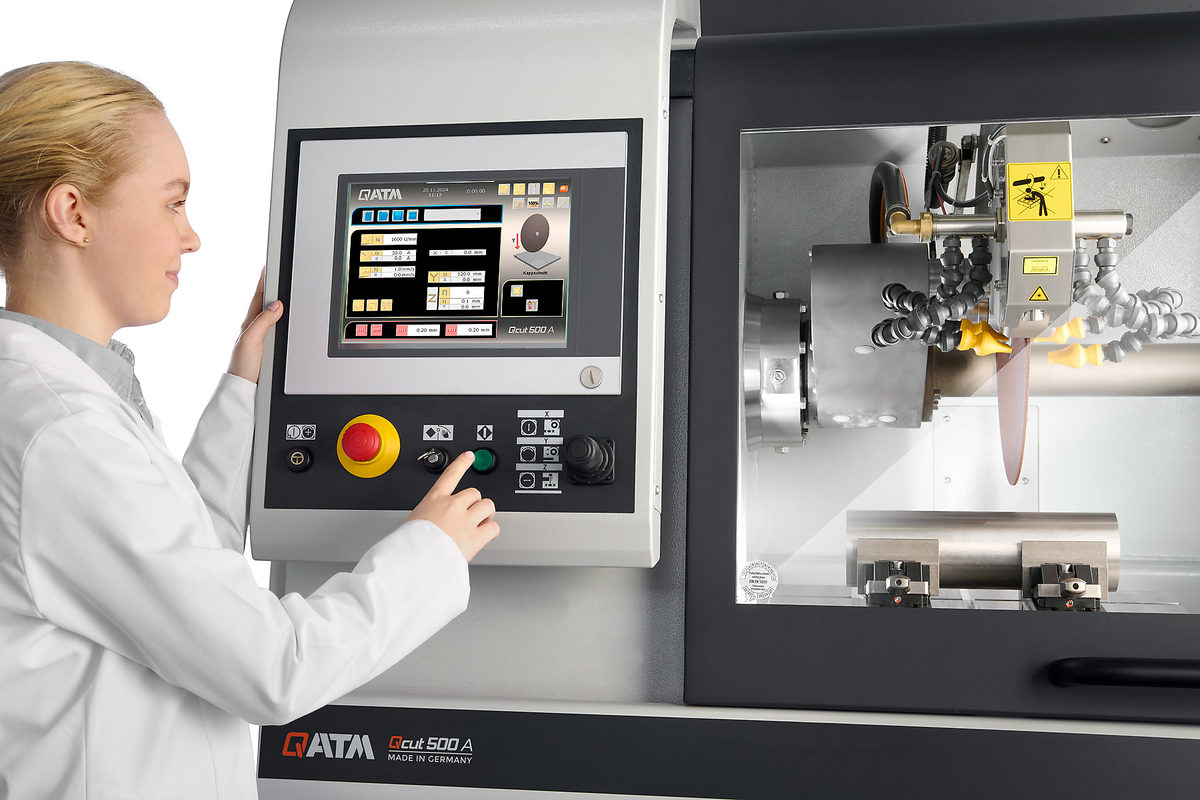

Intuitive und einfache Bedienung

Großer 12,1" Industrie-Touchscreen mit intuitiver QATM- Benutzersoftware und Joystick.

• Trennparameter einfach speichern und abrufen sowie Wartungsaufgaben kundenspezifisch anlegen (200 Benutzerprogramme speicherbar)
• Parameter wie Vorschubgeschwindigkeit, Weg und Schnitt- kraft sind während des automatischen Ablaufs veränderbar

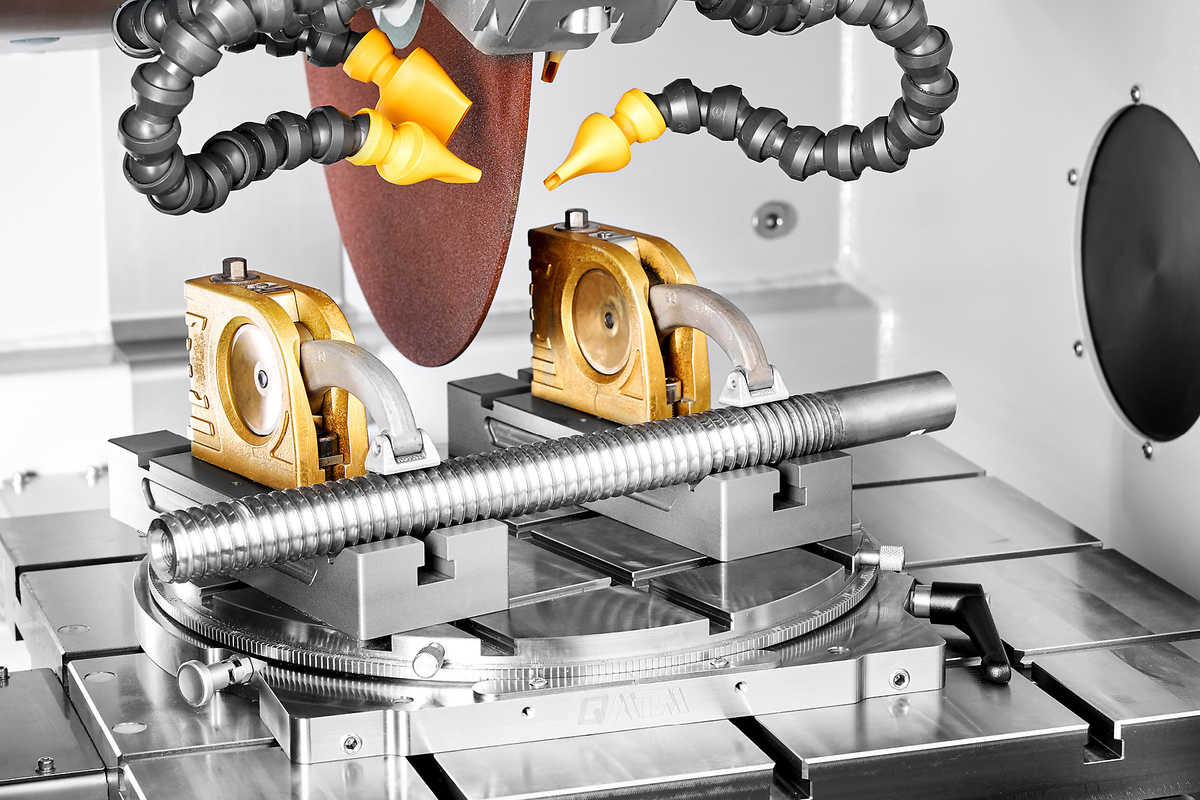

Taktvorschub

• Besonders beim Trennen von dickeren und schwierig zu trennenden Werkstoffen bringt der regelbare, automatische Taktvorschub durch Kühlen und Freischneiden des Schnitt- bereichs materialschonende Vorteile.
• Bessere Trennergebnisse bei größeren Bauteilen
• Effizientere Kühlung der Kontaktflächen

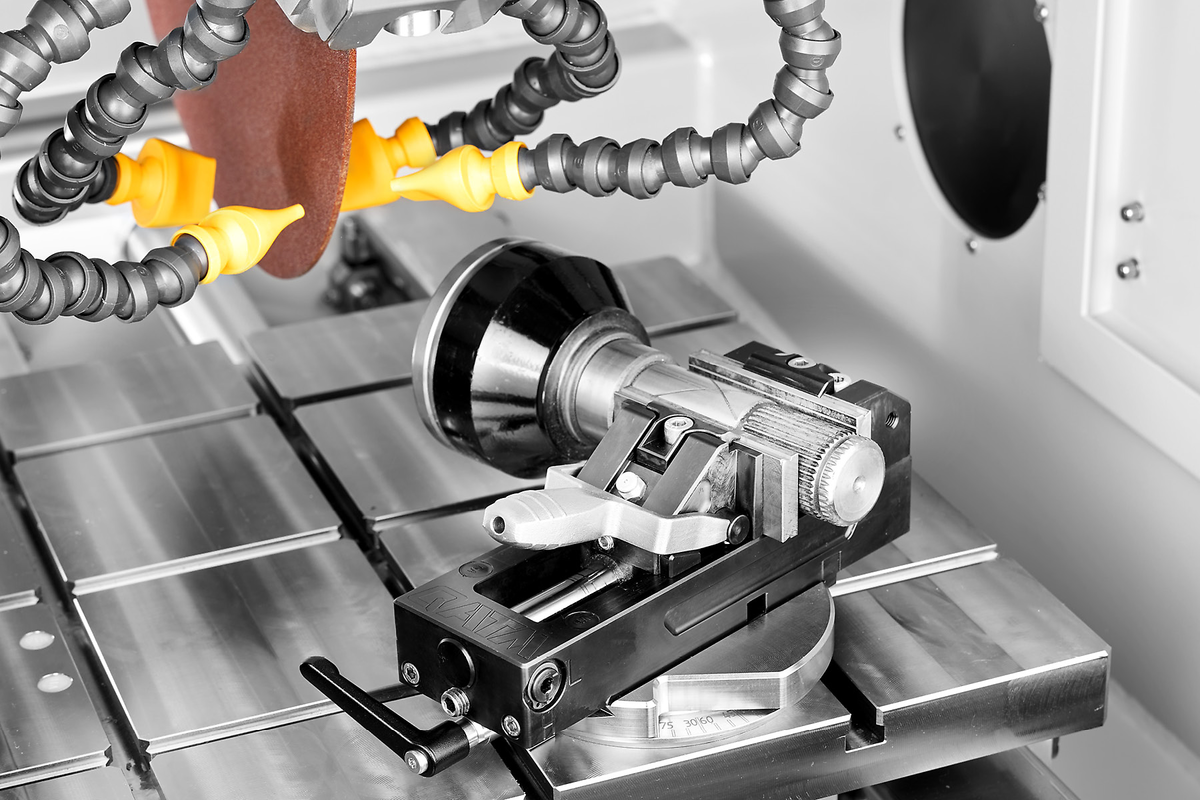

Schnittkraftabhängige Vorschubregelung (X- und Y-Achse)

Die Vorschubgeschwindigkeit wird bei Erreichen der ein- gegebenen maximalen Leistung reduziert. Dies schützt Gerät und Trennmittel vor Überlastung.

• Zeiteinsparung durch variable Vorschubgeschwindigkeit
