Vantagens do Produto
- métodos padronizados de Brinell e Rockwell segundo para EN ISO e ASTM
- ciclo de teste de dureza totalmente automático
- análise de imagem totalmente automática com ajuste de brilho
- aplicável como solução em linha em construção de laboratório pesado

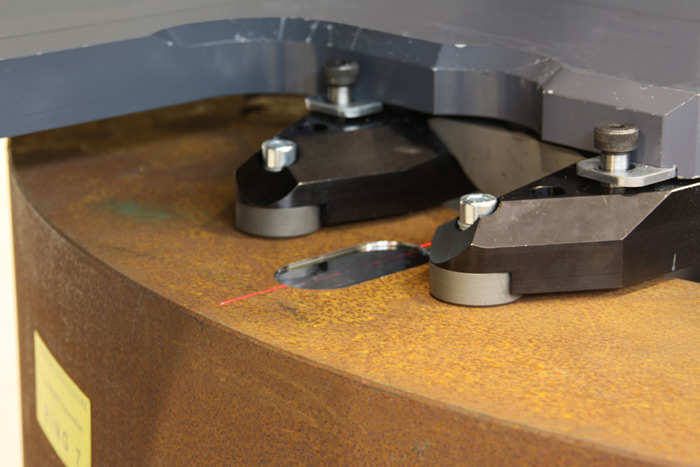

- preparação de ponto de teste totalmente automática
- ajuste exato da profundidade de penetração

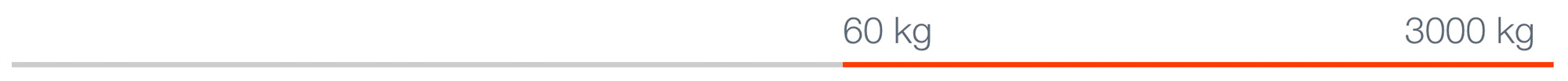

Variantes de Métodos de Teste Métodos de teste & carga aplicada
Brinell Testing Plant Características de desempenho
Uma parceria forte
- Vantagens para o cliente: Fornecedor tudo-em-um - "tudo de uma só fonte"
- longa experiência em automação
- longa experiência em testes de dureza
- soluções completas ajustadas - tempos de ciclo curtos
- encontrar solução com o cliente
- maior eficiência
- serviço profissiona
- feito na Áustria
Área de aplicação
Indústria: ferrarias, fábricas de rolos, laminadores de tubos, fundições, oficinas de endurecimento, aço inoxidável, automotivo, ferroviário, energia, aço, aviação. Peças de trabalho: anéis, barras, pneus, rodas, fundidos, forjados de matriz aberta, placas, folhas, garrafas de aço , blocos de motor, trilhos

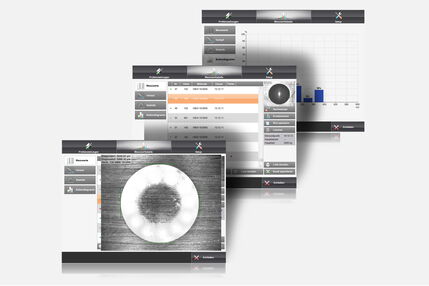

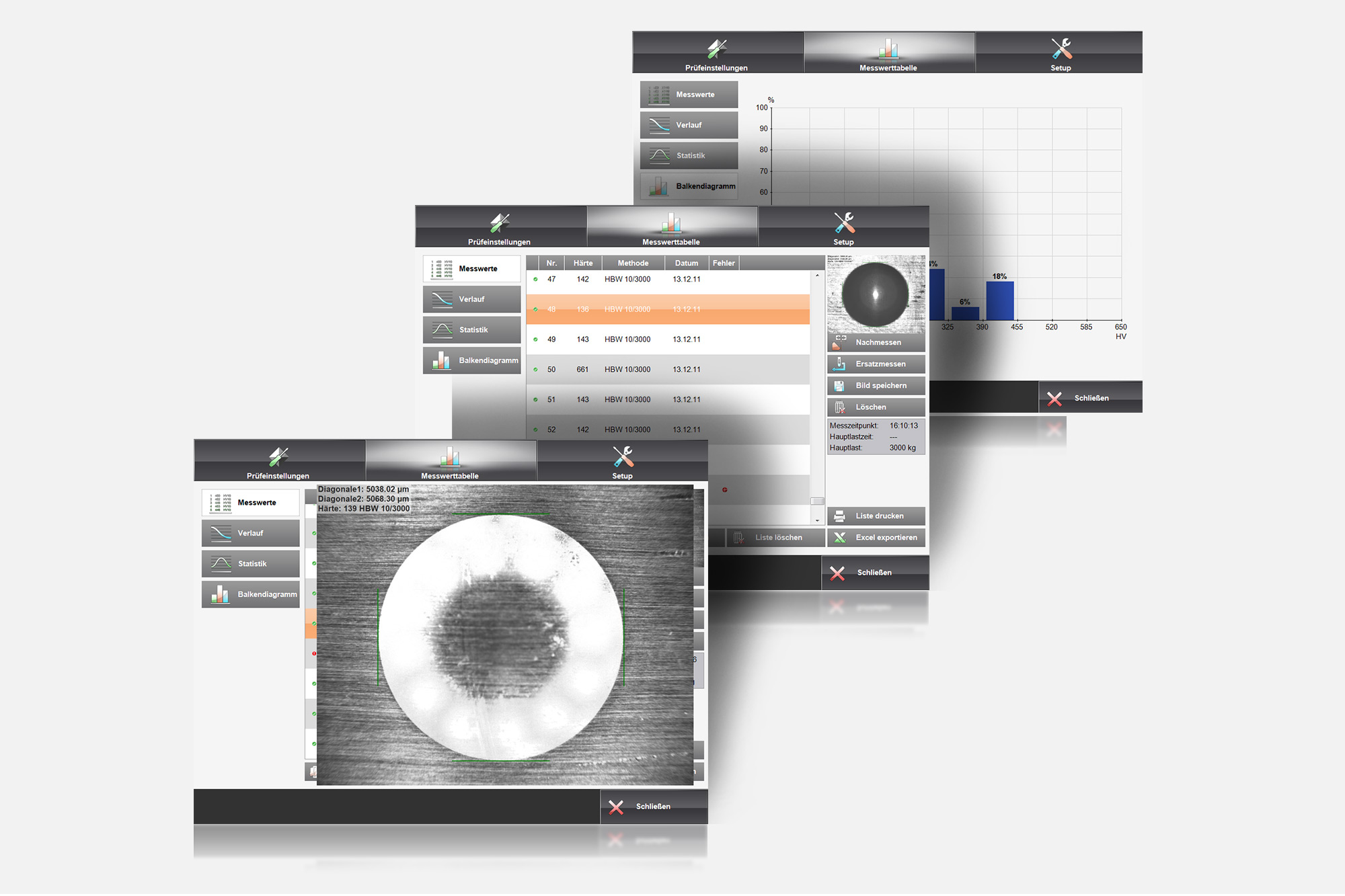

Gestão de dados
- numerosas funções estatísticas: gráfico de barras, progressão, histograma
- exportação da lista de valores de medição como "Excel" (CSV)
- Protocolo de teste A4 como PDF / impressão direta
- armazenamento de dados em pen drive
- link de dados para sistema ERP e banco de dados
- registro de pedido
- valor alvo assumindo
- encaminhamento de valor real

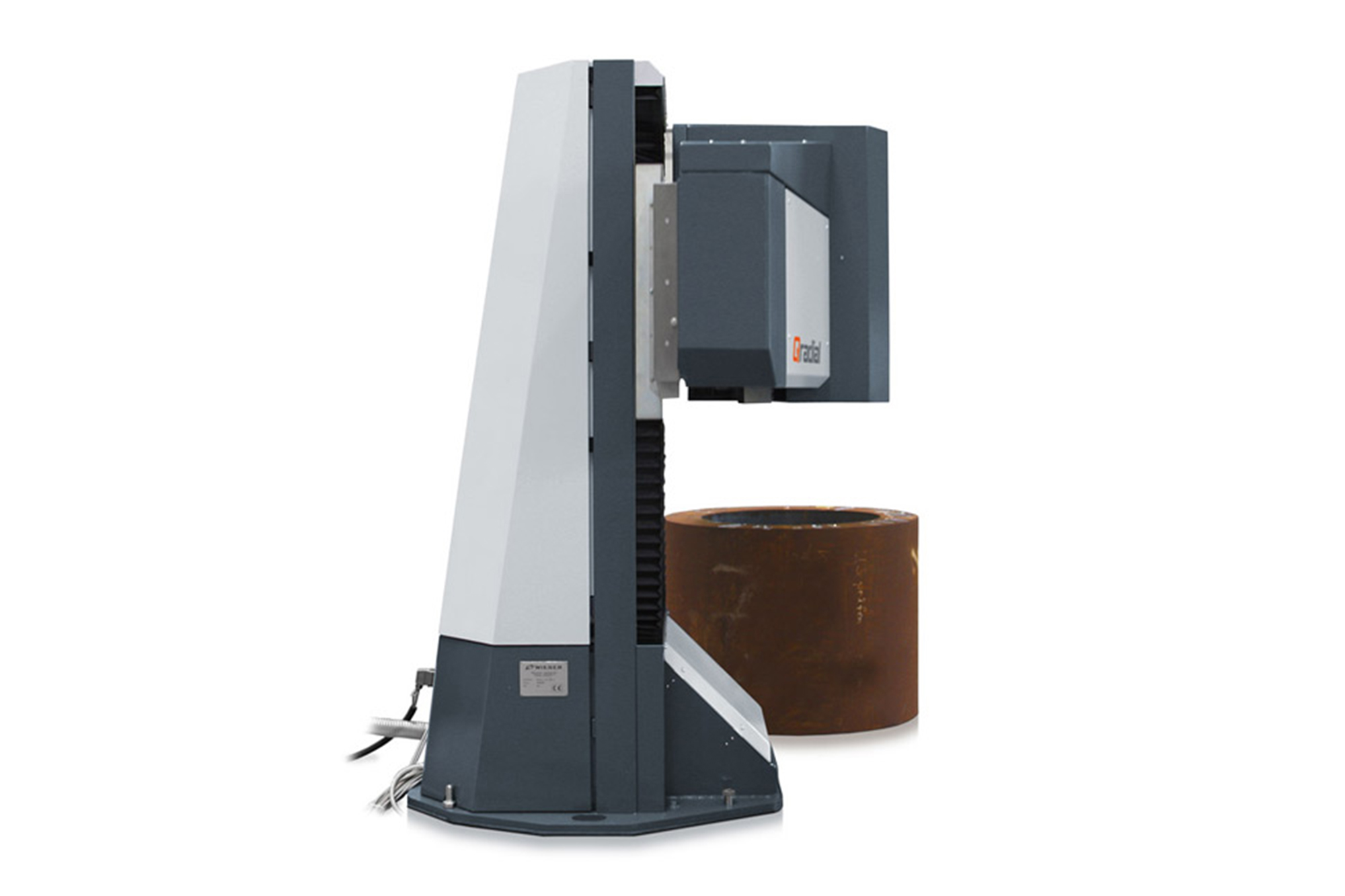

Conceito de teste em peças grandes
- tecnologia de ponta, design inovador
- sala de teste para transporte e captura de revista revelável

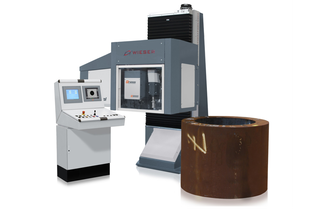

- para carregar as peças de trabalho de cima, a unidade de teste se move para fora da zona de alimentação
- carga de peça de trabalho possível de 5 lados

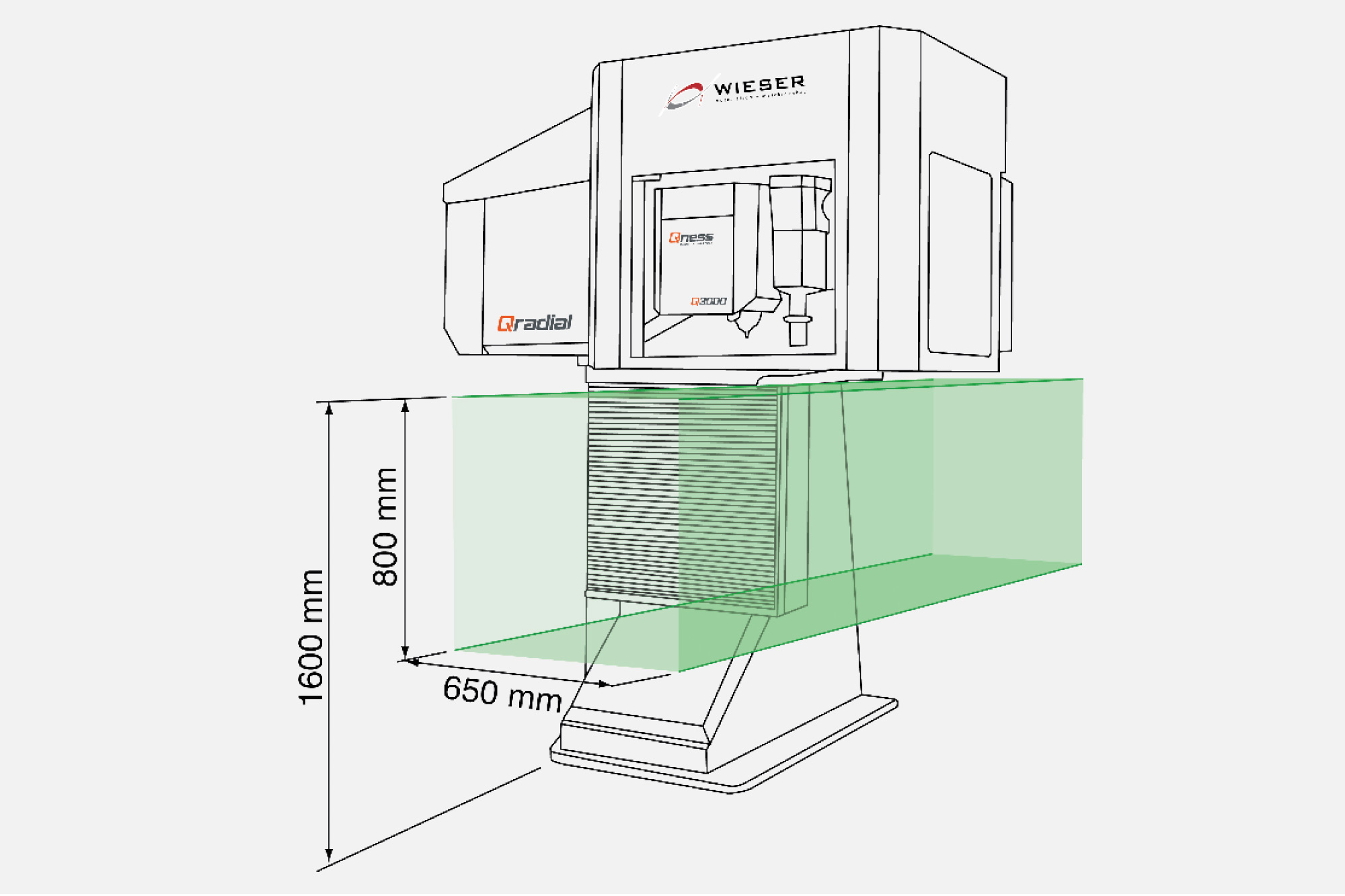

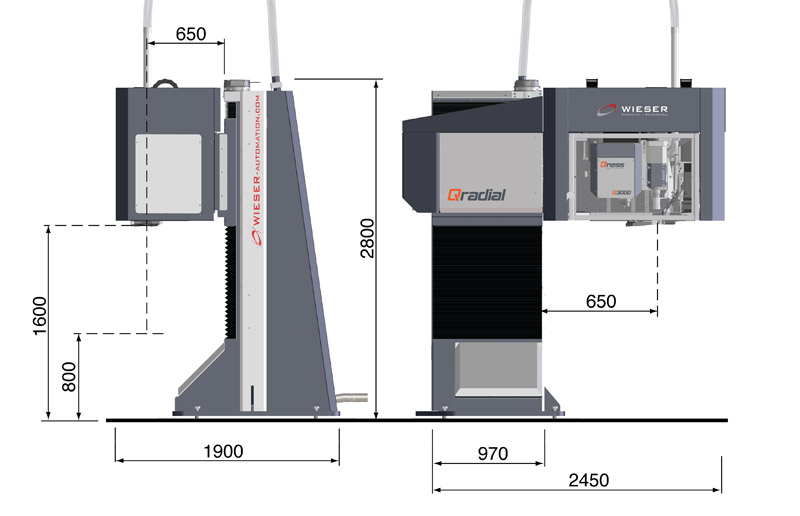

- área de teste máx. altura 1600 mm caminho vertical 800 mm profundidade da garganta 650 mm

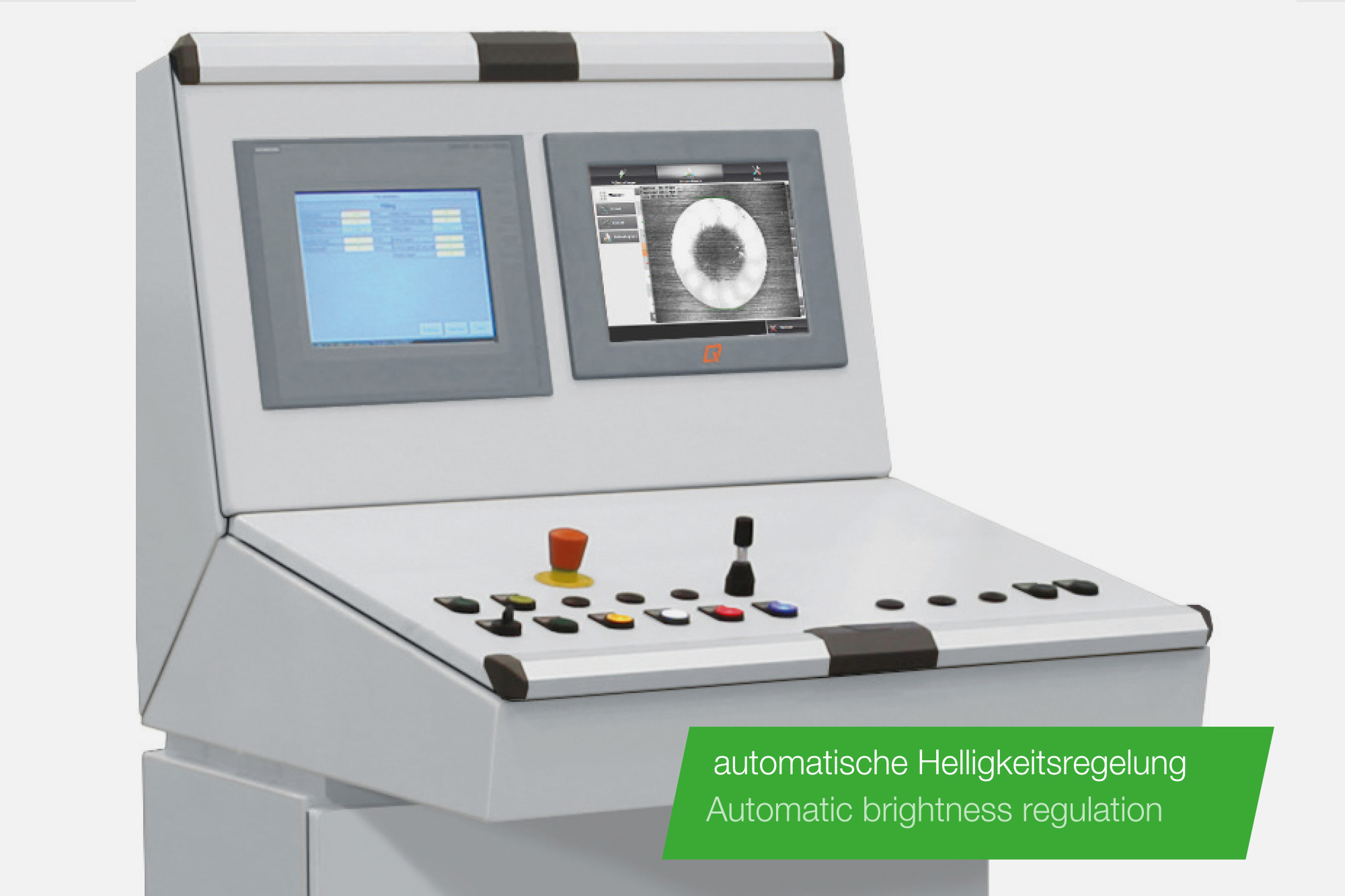

Software de Controle Qpix T12
- Controle Siemens S7
- Joystick para movimento manual do eixo
- execução acc. para a diretiva europeia CE
- todos os eixos servo controlados
- luz do anel no processo de campo claro e escuro
- foco automático rápido
- possibilidade para o 2º teste manual
- Tela sensível ao toque de 12"
- Windows 7 integrado
Opções

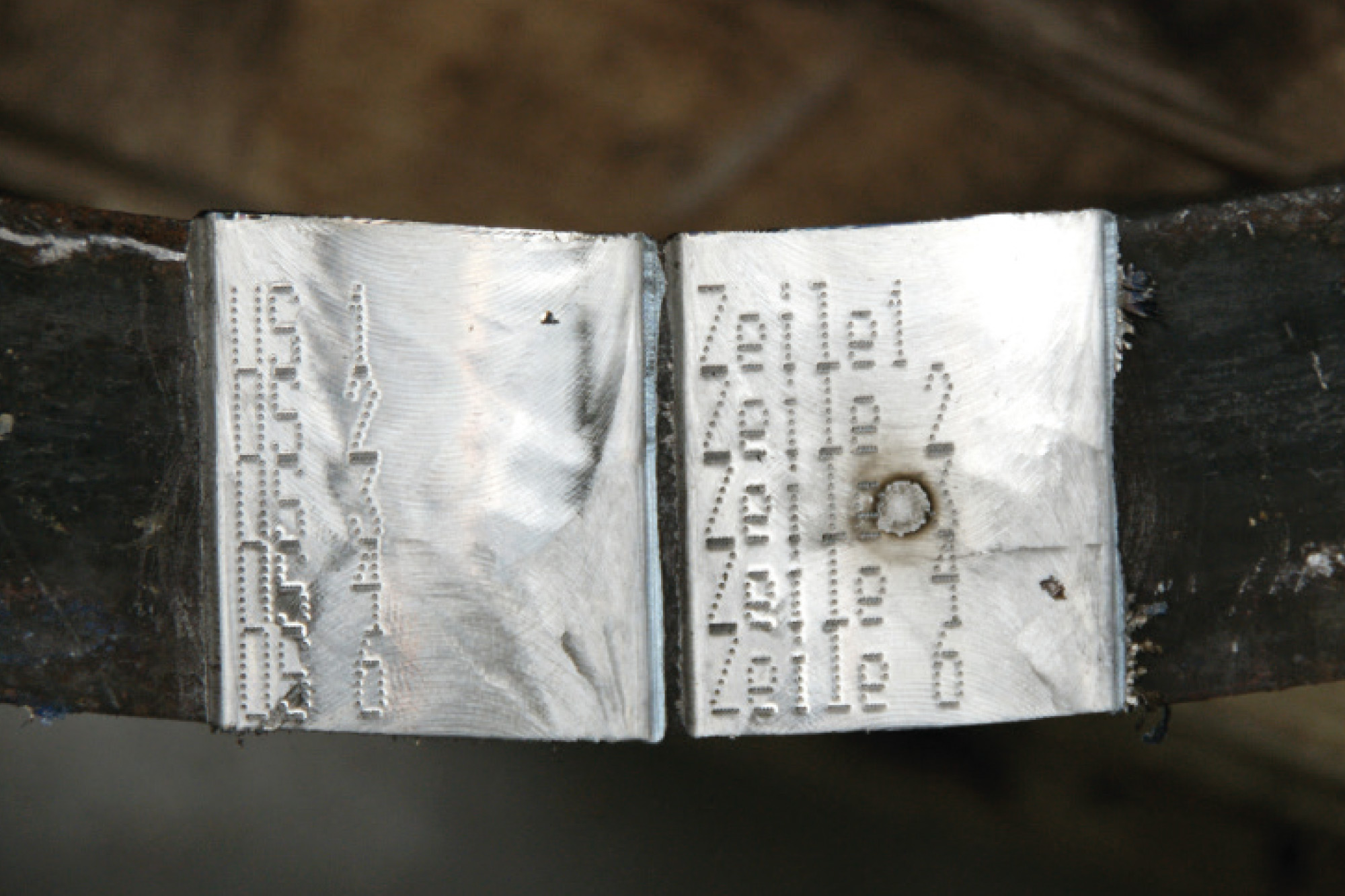

- Marcação por pino marcador

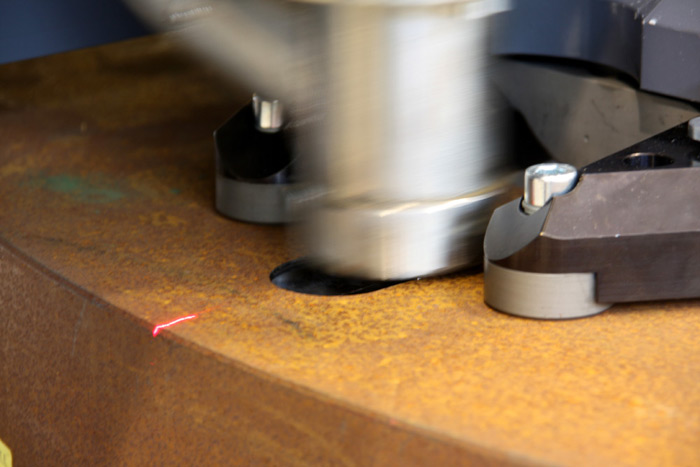

- Extração de cavacos de fresagem
- Link Q-DAS
- Link ERP
- Atualizável como solução em linha com transportador
- Teste ultrassônico, teste VP (análise espectral)
- Sistemas integrados de medição de peças
- Manipuladores de manuseio
- Altura de inspeção ajustável
- Múltiplos pontos de inspeção com valores médios
- Ponto de teste pode ser definido por ponto de luz

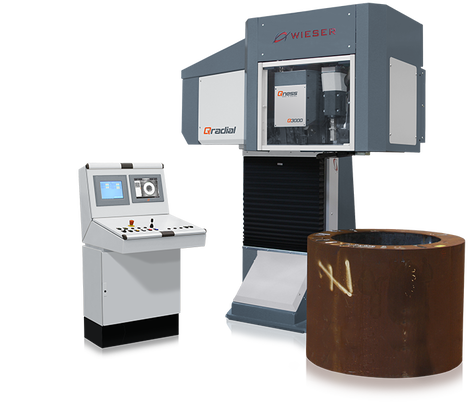

Qradial Dados Técnicos
| Teste da faixa de carga | 60 - 3000 kg (589 - 29430 N) |
|---|---|
| Métodos de teste acc. para os padrões | HBW5/750, HBW10/3000, HRC |
| Largura máx. de teste | 1100 mm |
| Teste de Altura / caminho | 1600 mm / 800 mm |
| Profundidade da garganta | 650 mm |
| Dados de interface | 3x USB, 1x RS232, 1x RJ45 (Ethernet) |
| Peso da máquina básica | 4800 kg |
| Machine dimensions | (LxBxH) 2500 x 1900 x 2800 mm |
